コネクター/ケーブルガイド

イベントを支える多数の機器たちは、さらになんといってもケーブルたちに支えられています。映像も音響も照明もどんな特殊な仕掛けも、ケーブルで送られる信号があってこそ稼働することができます。それくらいイベントにおいてケーブルは大事な存在です。種類も豊富で用途もさまざまなので、ほんの一部をご紹介します。覚えておくととても便利ですよ。

映像(デジタル)

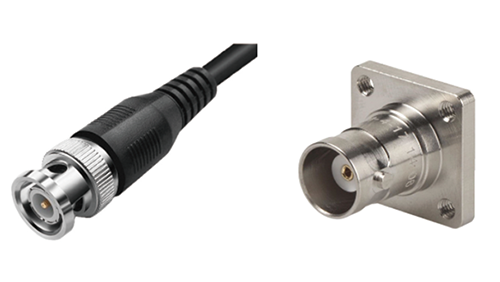

BNC(SDI)

高速シリアルデジタル伝送。映像と音声の混合伝送可。3GでHD60pに、12Gで4K UHD60pに対応。

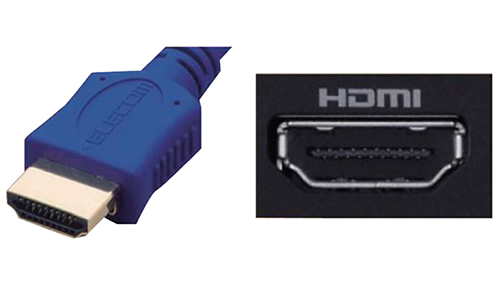

HDMI

主にデジタル家電向け規格。映像、音声混合伝送、著作権保護機能(HDCP)など。HDMI2.0では4K(3,840×2,160)60P、2.1では8K(7,680×4,320)60P対応。




Mini HDMI

標準タイプHDMIを小型化。主にビデオカメラやタブレットPCなどに使用。




Micro HDMI

Mini HDMIよりさらに小さく、携帯電話やスマートフォンなどに使用される。

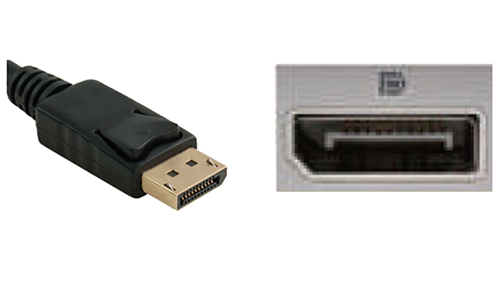

DisplayPort

DVIの後継規格。音声データは二次的仕様であるため、非対応の機器。Ver.1.4で8K(7680×4320)60P対応。




Mini DisplayPort

DisplayPortの小型版。同型コネクターを使うMacのThunderboltは、Mini DispayPortの拡張規格で上位互換。




DVI-D

主にコンピューターのデジタル映像信号に用いられる。近年の機器はHDMIやDispayPortに置き換わっている場合が多い。音声伝送はない。




DVI-I

DVI-Iはアナログ信号にも対応する。伝送路を二重化したデュアルリンクもある。シングルリンクは1,920×1,200までだが、デュアルリンクは2,560×1,600まで対応。




Mini DVI

DVI規格の小型版。Macやソニー製ノートPCなどに使われた。DVI-Iと同様アナログ信号も対応。




TRIAX

カメラとCCU(カメラコントロールユニット)間で、信号系をデジタル多重伝送し駆動電源の供給も行う。マルチケーブルに比べ軽量。

映像(アナログ)




BNC(コンポジット)

アナログビデオ信号を同軸ケーブルで伝送。コネクターはSDIと同じだが、ケーブル仕様は下位互換。高速シリアルデジタル伝送。映像と音声の混合伝送可。
3GでHD60pに、12Gで4K UHD60pに対応。




RCA(コンポジット)

信号の内容はBNCのコンポジットビデオと同じ。ピン端子(ピンジャック)とも呼ぶ。主に民生用機器仕様。




3BNC(コンポーネント)

アナログビデオ信号(SD~HD)を輝度信号と2種の色差信号で伝送。主に業務用機器仕様。




3RCA(コンポーネント)

3BNCのコンポーネントと同じ信号を伝送。主に民生用機器。




D端子

アナログのコンポーネント信号だがハイビジョン対応でD1からD5まで種類があり、D3~D5はHD信号。




5BNC(アナログRGB)

アナログのR、G、Bの3原色信号に、水平(H)と垂直(V)の同期信号の5本で伝送。業務用の映像機器に用いられる。




Dsub15(VGA)

5BNCのRGBと同様の信号が、1本にまとめられたケーブル。パソコン及びその周辺機器用。




F型(RF)

主にテレビやTVチューナー付きレコーダーのアンテナ端子(地上波デジタル、BS共用)として使用。


オーディオ




XLR(キャノン)※アナログ

業務用アナログ音声端子。一般的にキャノンコネクターと呼称。音声用は殆ど3極で1番をアースとし、2番をホット(正相)とするのが国際標準。平衡タイプ。




標準(PHONE)ジャック(2極)

アナログ音声信号用端子。ライン入出力、マイク入力等。アースをコールド(負相)と兼用にしているアンバランスタイプ。




標準ステレオジャック(3極)

標準ジャックと同じサイズで、3極となっており、LRチャンネルを別にしたステレオ仕様。モノラルでアースを分離したバランスタイプもある。




ミニステレオジャック(3極)

ステレオ仕様。ヘッドフォンやPCのアナログ音声出力など。ミニジャックの3極になったステレオ仕様。
両耳タイプのヘッドフォンやPCのアナログ音声出力など。




XLRコンボジャック

XLR(メス)と標準ジャックを共用して使える本体側のコネクター。通常は入力側での使用が多い。




ステレオRCA(ピン)

民生用アナログ音声端子。ラインレベル仕様で、一般的には白をLチャンネル、赤をRチャンネルにしている。




SPEAKON

パワーアンプとスピーカー間接続用端子。コネクターロック機構あり。




NKコネクター(マルチ)

アナログ音声信号のマルチチャンネル伝送コネクター。XLRとの変換ボックスと対で使用させる。




XLR(AES/EBU)※デジタル

業務用デジタル音声信号規格。実規格はフォーマットや伝送路の電気的特性などで細分化されるが、規格全体を指す通称としてAES/EBUが用いられている。




光角型(S/PDIF)

ソニーとフィリップスで共同策定したデジタル音声信号規格。 オプティカルとコアキシャルタイプがあり、光角型はオプティカル。

通信・制御




USB Type-A/ USB3.0 type-A

主にコンピューターで使用。キーボードやマウス、プリンターなどの外部機器と接続。USB3.0よりプラグ内が青くなっている。




USB Type-B

プリンターやスキャナーなどの周辺機器側に使用されることが多い。




USB3.0 Type-B

従来のUSB2.0 Type-Bにピンが追加され、より高速のデータ伝送が可能になったケーブル。プラグ内側が青くなっている。
コネクターの形状が異なるため、USB2.0 Type-Bのコネクターには使用できない。




USB Type-C

USB3.1で制定された、上下・左右の区別ないシンメトリーコネクター。スマートフォンやMacのPCなどを中心に搭載されている機器が増えている。




Mini USB Type-B

デジタルカメラなどの小型家電用機器向けに開発された規格。




Micro USB2.0 Type-B

携帯電話用に開発されたmicro-USB。miniよりさらに小型で耐久性とコストに優れ、低コスト。




Micro USB3.0 Type-B

Micro USB2.0よりも高速なUSB3.0に準拠しており、大容量のデータ転送が可能なため外付けHDDなどに使用されている。「Type-B Super Speed」と呼ばれることもある。




RJ45(LAN)

通信ケーブルを繋ぐコネクター形状の一つで、LANケーブルなどに用いられるもの。




Dsub9ピン(RS-232C)

シリアルポートのインターフェース規格。主流はDsub9ピンで本体側がオス、ケーブルがメスだが、逆も多く、25ピンのものもある。




Lightning

iPhone /iPadのデータ伝送、充電、音声出力を兼用するコネクター。




DIN 5ピン(MIDI)

電子楽器の演奏データ転送規格。演出機器にも使われる。




XLR 5ピン(DMX)

主に舞台照明や演出機器に使用されている通信プロトコル。XLR5ピンのほか、イーサコンも使われる。

伝送




SCコネクター

光ファイバーケーブルにおいて使用されるコネクター。プッシュロック式。




FCコネクター

光ファイバーケーブルにおいて使用されるコネクター。ツイストロック式。




LCコネクター

光ファイバーケーブルにおいて使用されるコネクター。差し込みロック式。




MUコネクター

プッシュロック方式で、SCコネクターと同様の信頼性と操作性を維持しつつ、小型化・高密度化したコネクター。




MPOコネクター

12本などの複数の光ファイバーを一括接続。弊社ではプラスチック外装が付いたタイプを使用。





イーサコン(RJ45)

破損しやすいRJ-45をキャノンの外装で保護したコネクター。




OpticalCON DUO

破損しやすい光ケーブルをキャノンの外装で保護したコネクター。2芯タイプ。IP65。





OpticalCON QUAD

破損しやすい光ケーブルをキャノンの外装で保護したコネクター。4芯タイプ。IP65。

電源




平行

定格125V 15Aまでの電流を許容する。 アースなし。




アース付平行

定格125V 15Aまでの電流を許容する。




L6-30(引掛型)

定格250V 30Aまでの電流を許容する。




L6-20(引掛型)

定格250V 20Aまでの電流を許容する。




C-30(C型)

定格125V 30Aまでの電流を許容する。舞台照明機器に用いられる。




D-20(D型)

定格250V 20A までの電流を許容する。舞台照明機器に用いられる。





C-20(ミニC型)

定格125V 20A までの電流を許容する。 舞台照明機器に用いられる。




パワコン

定格20Aまで許容する。ワンタッチロック機構。





カムロック

コネクター部は定格150A~400Aで、ケーブルの太さにより許容量が変動する。35スケアのとき、200Aまで許容する。
